Potrebujete vidieť výšku hladiny média v nepriehľadnej nádrži?

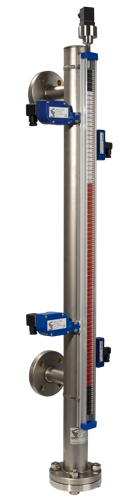

Presné meranie hladiny kvapaliny v nepriehľadných nádržiach je kľúčové pre bezpečnú a efektívnu prevádzku v mnohých priemyselných odvetviach. Riešením, ktoré kombinuje jednoduchosť, spoľahlivosť a dlhú životnosť, sú stavoznaky série LT od výrobcu Tecfluid, dostupné prostredníctvom spoločnosti HENNLICH s.r.o.
Tieto zariadenia umožňujú nepretržité sledovanie hladiny kvapaliny bez potreby elektrického napájania, čo výrazne znižuje nároky na údržbu a zároveň zvyšuje prevádzkovú bezpečnosť.
Ako funguje magnetický stavoznak
Vďaka použitému princípu – v mokrej časti zariadenia sa nachádza plavák s magnetmi, ktoré preklápajú magnetické plôšky ukazovateľa – je mokrá časť prístroja úplne oddelená od zobrazovacej jednotky, takže samotné médium neznižuje viditeľnosť zobrazovača a stupnice.
Pri poškodení zobrazovacej jednotky možno túto veľmi jednoducho vymeniť, a to bez zásahu do mokrej časti prístroja. Zariadenie ako také nevyžaduje elektrické napájanie.
Základné technické parametre
Stavoznaky Tecfluid LT pokrývajú široký rozsah aplikácií.
Merací rozsah sa pohybuje od 150 mm až do 15 metrov. Zariadenie je možné pripojiť pomocou prírub podľa noriem EN1092-1 alebo ASME B16.5, prípadne závitových pripojení G alebo NPT.

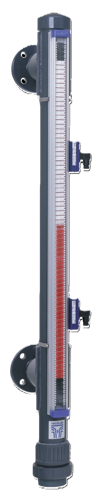

Stavoznaky sa vyrábajú z rôznych materiálov, ako sú nerezová oceľ (EN 1.4404), PVC, PP, PTFE, PVDF alebo PVC-C, čo umožňuje ich použitie v širokom spektre aplikácií.
Rozsah pracovných teplôt je od -20 °C do +400 °C a maximálny pracovný tlak dosahuje PN40 v závislosti od zvoleného materiálu. Zariadenie je vhodné pre kvapaliny s hustotou od 0,55 do 2 kg/l, vďaka čomu ho možno použiť od ropných produktov až po agresívne chemické látky.
Inštalácia a dôležité odporúčania

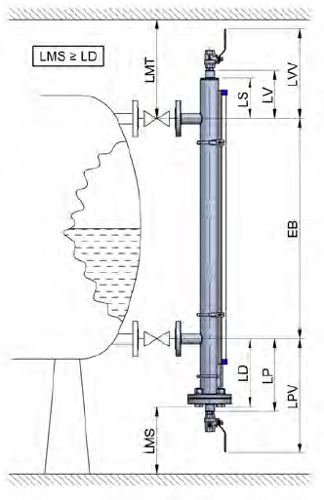

Pre správnu funkčnosť je potrebné stavoznak inštalovať vo zvislej polohe. Pri návrhu je dôležité myslieť aj na dostatočný priestor pod zariadením, ktorý umožní jednoduché vyberanie plaváka pri údržbe.

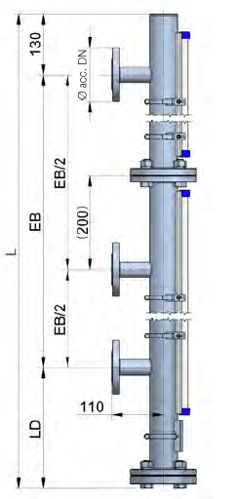

Pri stavoznakoch s osovou vzdialenosťou väčšou ako 5 500 mm, už vo fáze návrhu nádrže zohľadniť, že sa stavoznak skladá z dvoch častí a vyžaduje dodatočný pripojovací bod, ako je znázornené na obrázku.
Obrázok znázorňuje štandardné pozície umiestnenia procesného pripojenia a spoja. Zároveň je tam zobrazené aj nevyhnutné rozdelenie zobrazovacej jednotky kvôli spojovacím prírubám.
 |
 |
Rozšírenia pre kontinuálne meranie a automatizáciu
Stavoznak je možné rozšíriť o ďalšie funkcie, čím sa z neho stáva plnohodnotné riešenie pre moderné priemyselné aplikácie. K dispozícii sú snímače pre kontinuálne meranie hladiny s výstupom 4–20 mA, pričom k dispozícii je aj komunikácia prostredníctvom protokolov HART alebo Profibus.
Okrem toho je možné doplniť limitné spínače, ktoré sa jednoducho montujú a nastavujú, dokonca aj dodatočne.
Pre prevádzky s nebezpečenstvom výbuchu sú všetky elektrické komponenty dostupné aj v ATEX prevedení.
Spoľahlivé riešenie pre kontrolu hladiny
Vďaka týmto možnostiam predstavuje stavoznak série LT efektívne riešenie „tri v jednom“, ktoré kombinuje vizuálne sledovanie hladiny, kontinuálne meranie a prenos dát do riadiaceho systému. Ide o spoľahlivý nástroj pre každého, kto potrebuje mať hladinu média vo svojej nádrži pod kontrolou.
