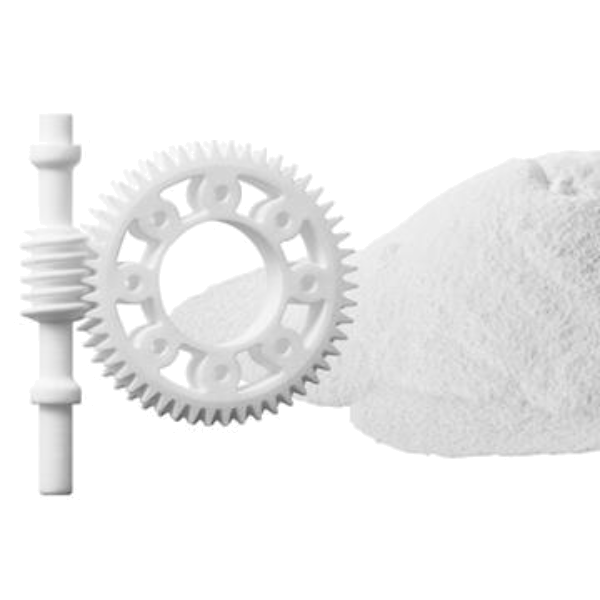

Tribologický prášok z materiálu iglidur® i6-PL
Materiál iglidur® i6-PL

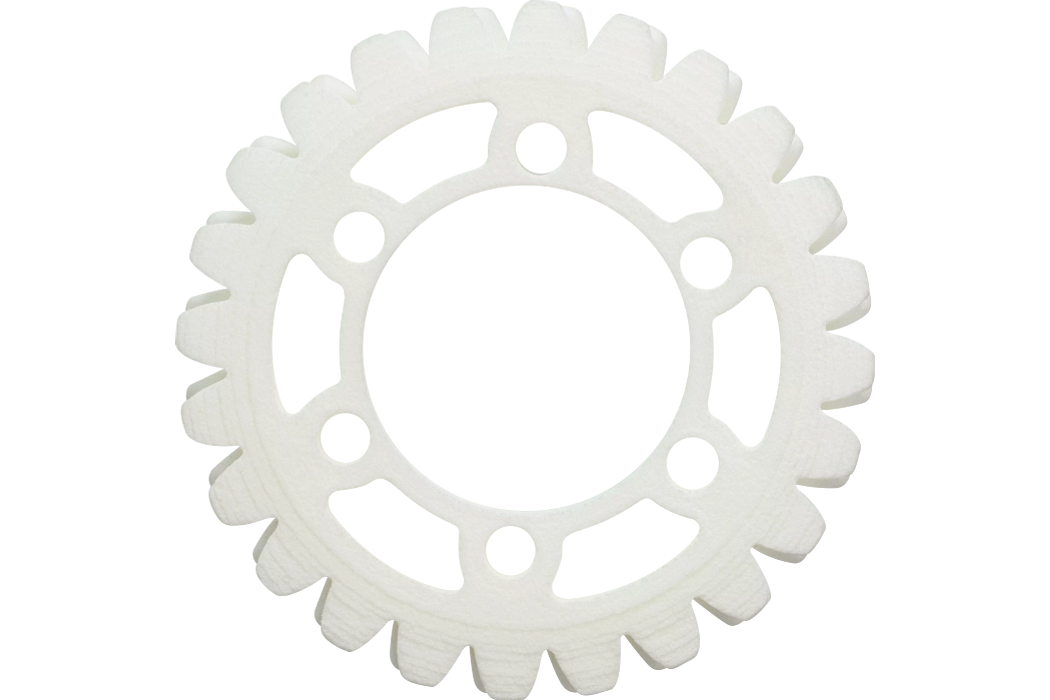

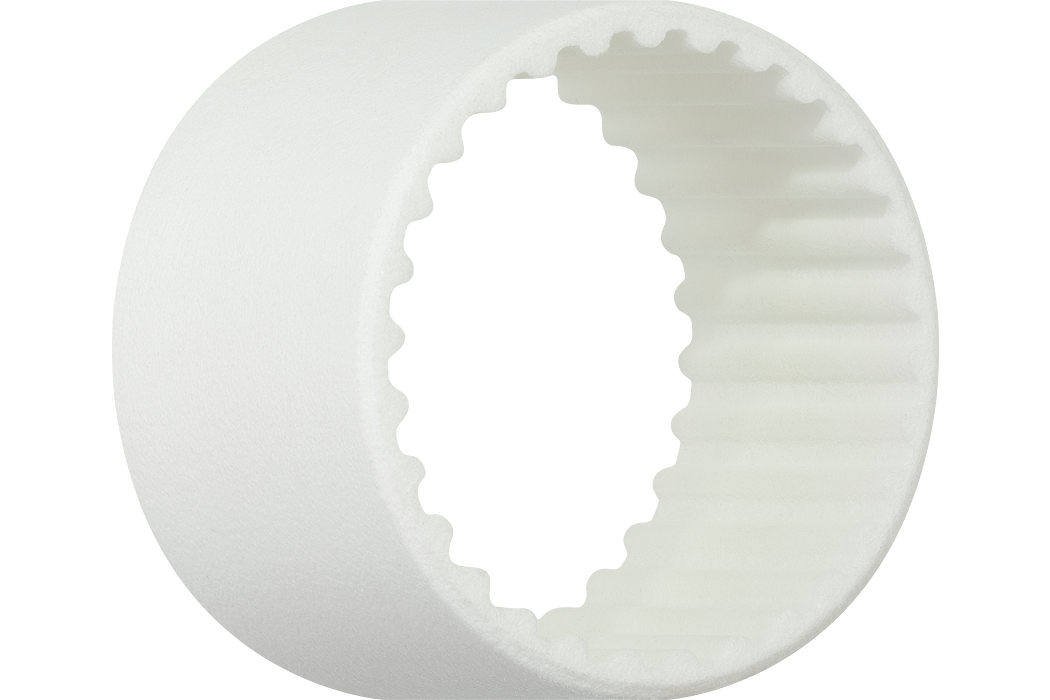

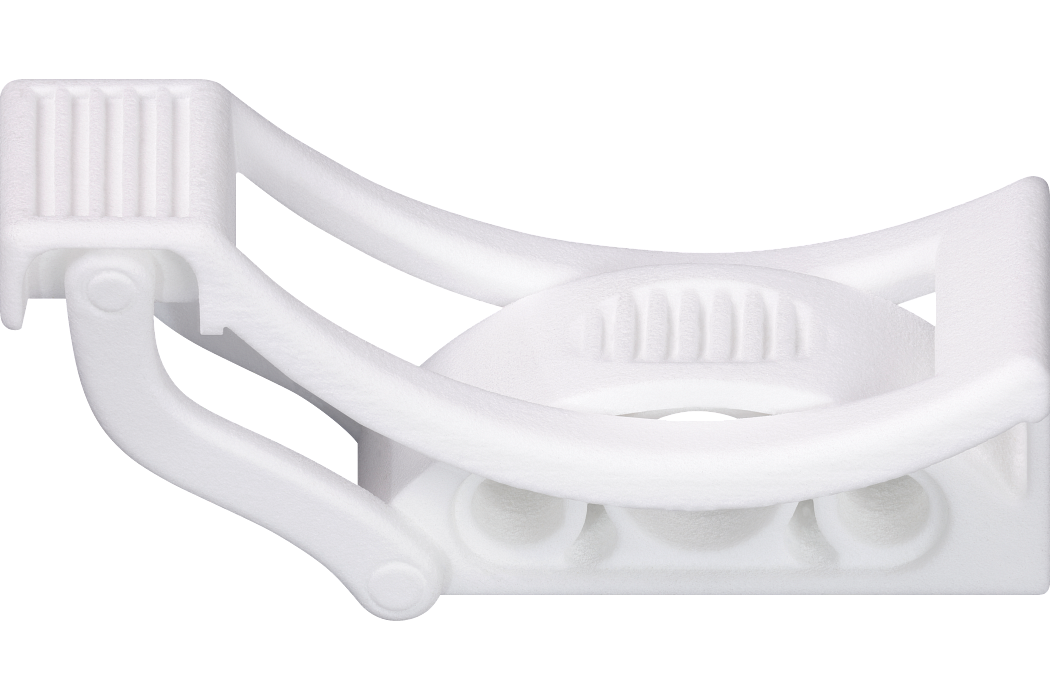

Tribologický prášok z materiálu iglidur® i6-PL bol navrhnutý pre laserové speknie a špeciálne pre výrobu závitkových prevodov pre potravinársky a obalový priemysel. Testy v skúšobnom laboratóriu igus preukázali dlhšiu životnosť ako u bežných frézovaných ozubených kolies - napr. POM. To výrazne zvyšuje flexibilitu pri konštrukcii komponentov, protože proces laserového spekania eliminuje potrebu nástrojov, a preto možno špeciálne diely vyrábať efektívne bez minimálního objednacieho množstva. Okrem toho je iglidur® i6-PL vďaka vyššej húževnatosti vhodný pre nacvakávacie ("clips") aplikácie.
- vynikajúca odolnosť voči oteru
- veľmi robustný
- presné detaily povrchu

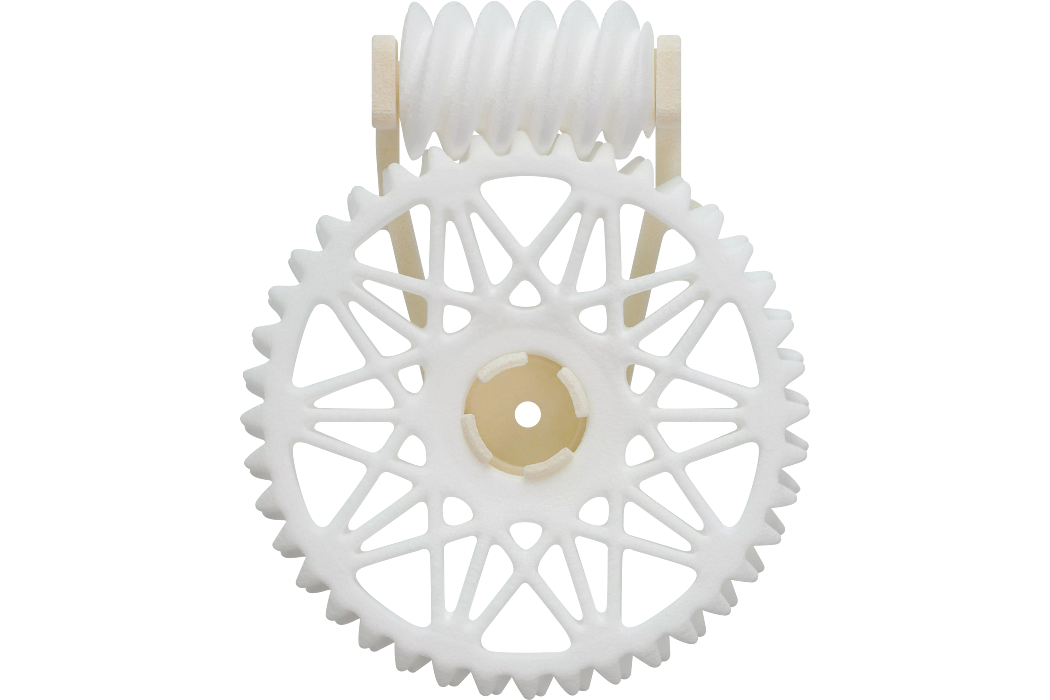

- ideálne pre tlač závitkových prevodov
- v súlade s normou FDA a EU 10/2011 pre styk s potravinami
✅ Typické použitie: v potravinárskom a obalovom priemysle
Technické údaje
Základné vlastnosti |
|
| Farba | biela |
| Maximálna nasiakavosť | 1,9 % hmot. |
| Max. absorpcia vlhkosti (pri 23 °C/73 °F, 50 % ot.h.) | 0,8 % hmot., skúšobná metóda DIN 53495 |
| Koeficient klzného trenia, dynamický, voči oceli Cf53 | 0.16 |
| Koeficient klzného trenia, dynamický, voči nerezovej oceli 304 | 0.24 |
| Hodnota pv, max. (za sucha) | 0,35 MPa ⋅ m/s |
| Hmotnosť | 10,00 kg |
| Hustota | 1,06 g/cm3 |
Fyzikální a tepelné vlastnosti |
|
| Max. teplota dlhodobého použitia | 80 °C |
| Max. teplota krátkodobého použitia | 140 °C |
| Nižšia teplota použitia | -40 °C |
| Koeficient tepelnej rozťažnosti (pri 23 °C/73 °F) | 12 K-1 ⋅ 10-5, skúšobná metóda DIN 53752 |
| Max. doporučený povrchový tlak (pri +20 °C/68 °F) | 34,0 MPa |
| Tlakové zaťaženie | 44 MPa |
| Tepelná vodivosť | 0,14 W/(m ⋅ K), skúšobná metóda ASTM C 177 |
Mechanické vlastnosti |
|
| Tvrdost podle Shore-D | 70, skúšobná metóda DIN 53505 |
| Pevnosť v ohybe | 49 / 38 MPa |
Počet nájdených produktov: 0
