Oporné kladky

Oporné kladky predstavujú kompaktný a mimoriadne pevný ložiskový systém, ktorý je ideálny pre vedenie krivočiarych a lineárnych pohybov. Vďaka integrovanému ihlovému ložisku zabezpečujú vysokú nosnosť a spoľahlivosť v rôznych priemyselných aplikáciách.

Typy oporných kladiek:

Oporné kladky sú dostupné v dvoch základných vyhotoveniach:

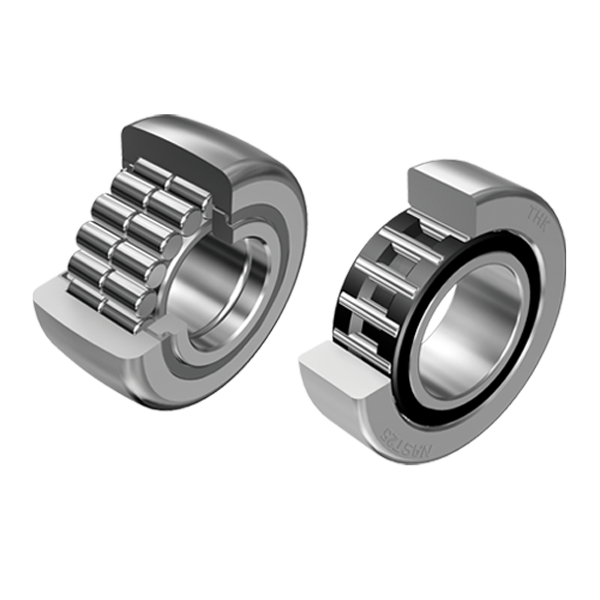

Rozoberateľné (typ NAST): Kombinujú hrubostenný vonkajší krúžok, vnútorný krúžok a ihlové valčeky s precíznou klietkou. Toto vyhotovenie umožňuje jednoduchú montáž a dosahuje vysokú presnosť pri nízkych nákladoch.
Nerozoberateľné (typ NART): Vnútorný krúžok je pevne pripevnený k bočným platniam, čo zvyšuje tuhosť systému. Sféricky brúsený vonkajší krúžok je obzvlášť vhodný na kompenzáciu nerovností v montáži a tlmenie nerovnomerného zaťaženia.

Ďalším variantom je typ RNAST, ktorý je podobný typu NAST, avšak neobsahuje vnútorný krúžok.

Tvar vonkajšieho krúžku:

Vonkajší krúžok oporných kladiek môže byť:

Sférický: Umožňuje kompenzovať montážne nerovnosti a tlmí nerovnomerné zaťaženie.
Valcový: Poskytuje presné vedenie pri lineárnych pohyboch.

Použitie:

automatizované a špeciálne stroje,
lineárne a krivočiare pohyby v rôznych priemyselných aplikáciách,
situácie vyžadujúce vysokú nosnosť a presnosť.
