Ako otočiť plechovky počas ich pohybu po dopravníkovej linke? V nápojovom priemysle ide o bežnú, no technicky náročnú úlohu – najmä pri vysokých rýchlostiach a veľkých objemoch.
Tradičné otočné prvky sa často vyrábajú z ohýbaných oceľových tyčí alebo obrábaných plastových blokov. Takéto riešenia však môžu byť nákladné, materiálovo náročné a menej flexibilné pri zmene formátu obalu.
Otočný prvok navrhnutý na mieru

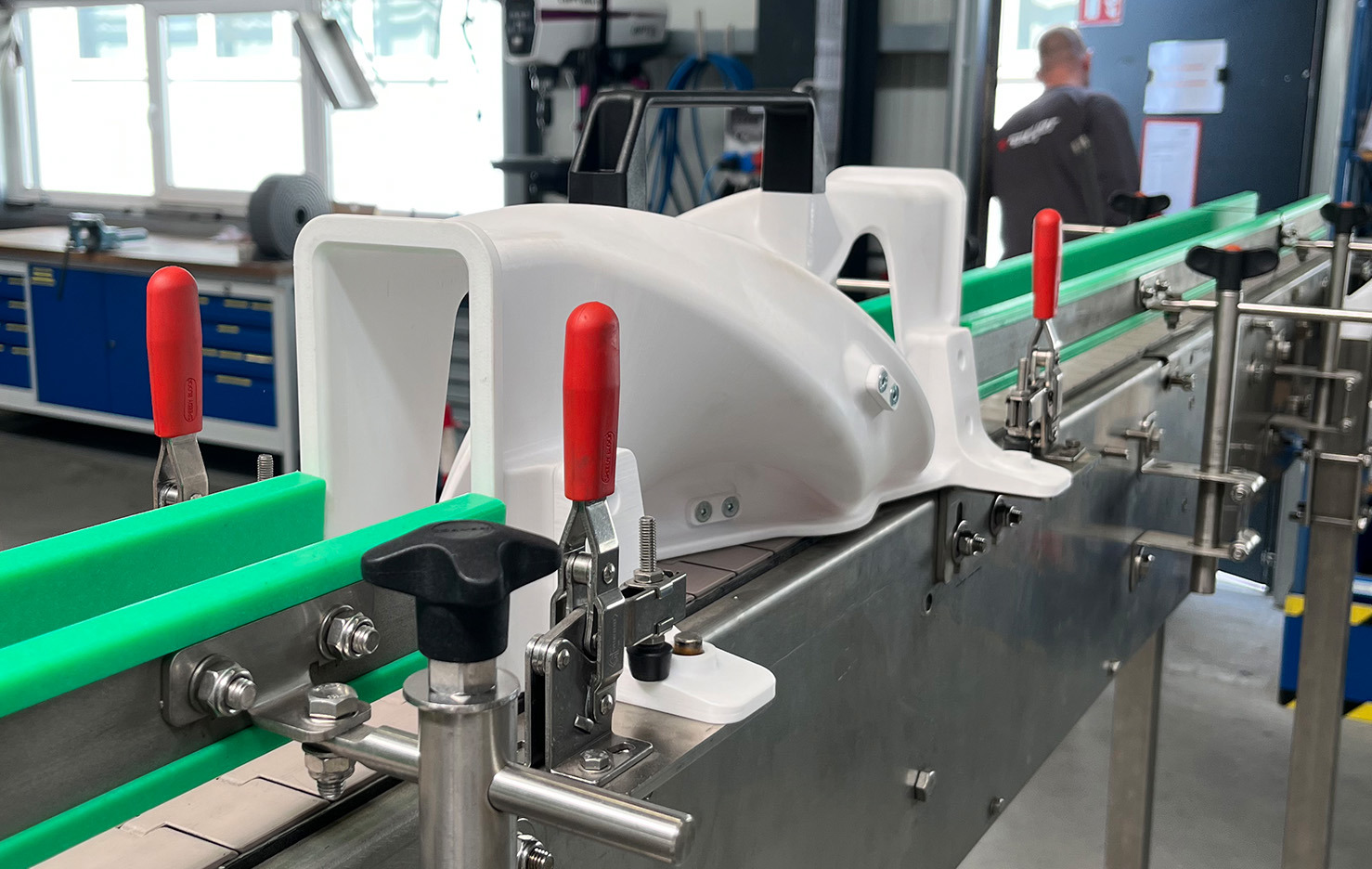

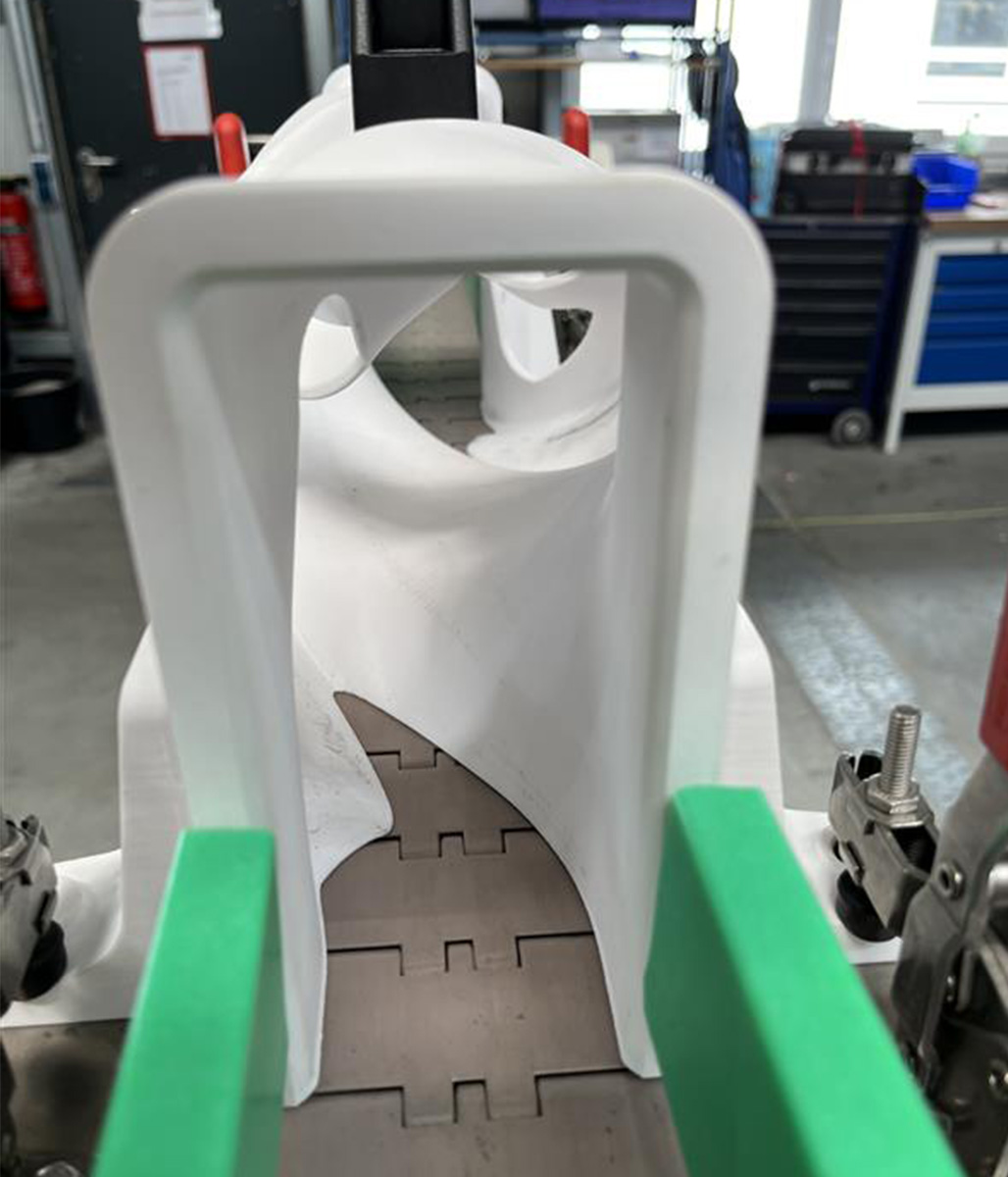

Riešením je 3D tlačený product turner od igusu. Jeho špeciálna špirálová geometria umožňuje kontrolované otáčanie plechoviek počas ich pohybu po dopravníku.
Komponent sa vyrába technológiou FDM 3D tlače z tribologicky optimalizovaného filamentu iglidur® i150. Jeho geometria sa dá prispôsobiť konkrétnemu tvaru a rozmerom obalu, ako aj parametrom dopravníkovej linky.
„Pri takýchto aplikáciách je veľkou výhodou 3D tlače možnosť navrhnúť komponent presne podľa konkrétnej aplikácie. Nie je potrebné prispôsobovať výrobnú linku štandardnému dielu – otočný prvok sa prispôsobí samotnej aplikácii,“ hovorí Ing. Kamil Štrkula, produktový manažér pre 3D tlač.
Výrazná úspora materiálu aj nákladov
V konkrétnej aplikácii pre vysokorýchlostný dopravníkový systém s kapacitou až 120 000 plechoviek za hodinu priniesol 3D tlačený otočný prvok výrazné úspory v porovnaní s pôvodným riešením:
viac ako 70 % úspora výrobných nákladov,
viac ako 90 % úspora materiálu,
viac ako 85 % nižšia uhlíková stopa.
Ďalšou výhodou je rýchlosť výroby. Otočný prvok môže byť podľa igusu vyrobený a dodaný už od troch dní.
„3D tlač tak v tomto prípade nie je len nástrojom na výrobu prototypu. Vďaka vhodnému materiálu a správnemu návrhu môže byť 3D tlačený komponent plnohodnotnou súčasťou priemyselnej výrobnej linky,“ dodáva Ing. Kamil Štrkula, produktový manažér pre 3D tlač.
Riešenie pre konkrétnu dopravníkovú aplikáciu
Product turner je vhodný najmä pre aplikácie, v ktorých je potrebné meniť orientáciu plechoviek, nádob alebo iných obalov počas ich pohybu po dopravníku.
Vďaka 3D tlači je možné otočný prvok prispôsobiť konkrétnemu výrobku, dopravníkovej linke aj požadovanému spôsobu otáčania.
