Zdravotnícke zariadenia nás udržiavajú nažive. Keďže lekárske prístroje a vybavenie používané v takýchto zariadeniach sú zapojené do udržiavania života, musia byť mimoriadne bezpečné a veľmi presné. Hoci zdravotnícke zariadenia čelia svojmu podielu výziev, neustále sa vyvíjajú, aby nám všetkým priniesli väčší pokoj v každodennom živote. Ako možno viete, množstvo produktov THK sa používa v zdravotníckych zariadeniach a zariadeniach, ktoré podporujú tieto zariadenia pri vykonávaní ich práce. V tomto článku sa pozrieme na produkty, ktoré THK prispieva do medicínskeho priemyslu.

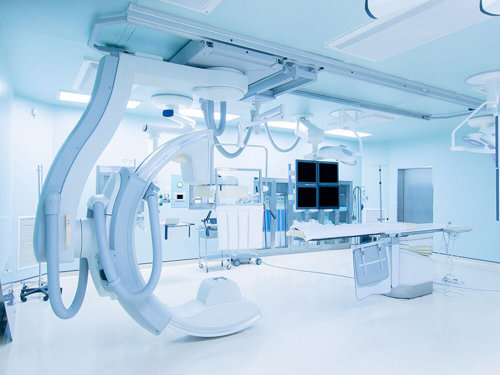

Príklad 1: Röntgenové prístroje s C-ramenom
Rádiografia zahŕňa použitie röntgenových lúčov na vytváranie obrazov, ktoré odhaľujú vnútorný stav tela človeka tým, že nám ukazujú rozsah penetrácie röntgenového žiarenia v každej oblasti podľa toho, aké svetlé alebo tmavé je na snímke. Štandardné röntgenové inštalácie zachytávajú obrazy pri pohybe pacienta a zariadenia vyžarujúceho röntgenové žiarenie vertikálne aj horizontálne. To si vyžaduje zohľadnenie rozsahu pohybu röntgenového prístroja pri rozhodovaní, kam ho umiestniť, a predstavuje výzvu nájsť veľký priestor pre prístroj v klinických podmienkach, kde je takýto priestor vzácny. Okrem toho existujú určité časti tela, ktoré nie je možné zobraziť bez pohybu stroja aj pacienta, čo môže vyžadovať, aby pacient počas zákroku držal bolestivú polohu. Röntgenové prístroje
C-Arm však oba tieto problémy riešia. Tieto prístroje sú vybavené ramenom v tvare písmena C a môžu otáčať svoje röntgenové emitory o plných 360°, aby efektívne zachytávali snímky pacienta z rôznych uhlov. Tieto prístroje šetria miesto, uľahčujú zákrok pacientom a zabraňujú úniku röntgenového žiarenia, ale vyžadujú riadiace mechanizmy schopné veľmi presného kruhového pohybu.

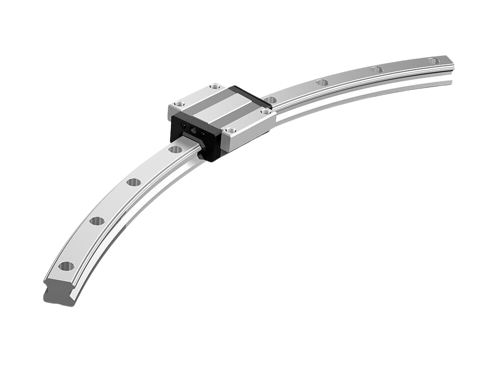

Vysoko presný kruhový pohyb poskytovaný zakriveným modelom LM HCR
Tu prichádza na rad jedinečný riadiaci mechanizmus THK, model Curved LM Guide Model HCR. Model HCR pozostáva z blokov so štyrmi vnútornými dráhami, po ktorých sa guľôčky nekonečne recirkulujú. Tieto sú spárované s presne brúsenými zakrivenými koľajnicami, aby sa dosiahol vysoko presný kruhový pohyb. Používa rovnakú základnú štruktúru ako model Four-Way Equal Load Type LM Guide Model HSR, ktorý sa môže pochváliť značnou históriou v rámci aj mimo odvetvia obrábacích strojov.
Pokiaľ ide o prísne bezpečnostné a spoľahlivé požiadavky zdravotníckych zariadení, zavedenie modelu Curved LM Guide Model HCR pre zariadenia nekompatibilné s predchádzajúcimi lineárnymi vodičmi pomáha rozšíriť funkčnosť týchto zariadení.
Príklad 2: Chirurgické roboty
Endoskopická operácia spočíva v vložení endoskopu do malého rezu v tele pacienta, aby bolo možné vidieť vnútro tela na monitore bez potreby laparotómie. Laparotómia zvyčajne zahŕňa oveľa väčší rez a nakoniec je pre pacienta náročnejšia. Nakoniec to spôsobí bolesť a dlhšiu dobu zotavenia, ktorú pacienti musia zvládnuť, kým sa budú môcť vrátiť k normálnemu životu.
Chirurgické roboty poskytujú riešenie tohto problému. Chirurgický robot, ovládaný na diaľku lekárom, poskytuje väčší rozsah pohybu než ľudské zápästie, a preto umožňuje vykonávať operácie s väčšou presnosťou. Aby bolo možné presne vykonávať riadiace vstupy od lekára a zabrániť traseniu robotickej ruky, tieto roboty potrebujú vodiace mechanizmy, ktoré sú kompaktné, ľahké, vysoko tuhé a veľmi presné.

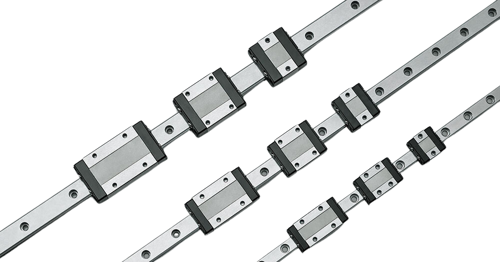

Miniatúrna séria LM Guide: Kompaktné a ľahké!
Miniatúrne jednotky LM Guide sú ideálne na kompaktnejšie chirurgické roboty. Napríklad umožňujú robiť robotické ramená menšie a ľahšie. Vysoká tuhosť a vysoká presnosť charakteristická pre LM Guide tiež prispievajú k spoľahlivosti chirurgických robotov tým, že zlepšujú operabilitu a eliminujú akékoľvek trasenie rúk lekára.
THK ponúka rozsiahly sortiment miniatúrnych LM Guide, vrátane modelov SRS, RSX, RSR a AHR. Najmenší z nich je náš Model RSR s koľajnicou širokou len 2 mm. Kompaktné a schopné niesť zaťaženie zo všetkých smerov, tieto vodiace prvky môžu byť inštalované v úzkych priestoroch vďaka nízkej prierezovej výške ich komponentov LM koľajníc. Vyrobené z vysoko koróznej nehrdzavejúcej ocele, miniatúrne produkty LM Guide môžu byť použité v rôznych prostrediach. Okrem toho, pri modeloch obsahujúcich guľové klietky, absencia trenia medzi guľôčkami spolu so zvýšeným zadržiavaním tuku zabezpečuje dlhú životnosť a dlhodobú prevádzku bez údržby (bez mazania) a prispieva k zníženiu hluku v strojoch.

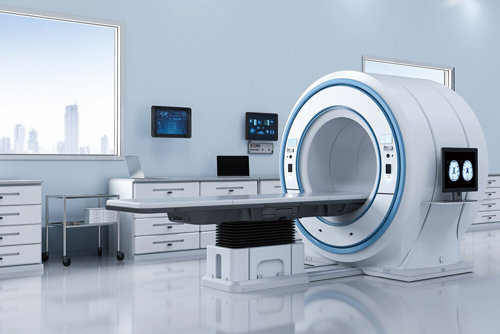

Príklad 3: MRI (magnetická rezonancia) prístroje
Použitím magnetov a elektromagnetických vĺn namiesto röntgenových lúčov MRI vytvárajú prierezové snímky, ktoré nám poskytujú pohľad na vnútorný stav tela. MRI prístroje však neustále generujú mimoriadne silné magnetické pole. Ak obsahujú komponenty, ktoré sa dajú magnetizovať, nevyhnutne to ovplyvní presnosť stroja. Magnetické pole tiež vyvíja silnú príťažlivú silu na železné objekty, čo môže byť nebezpečné. To všetko robí navrhovanie týchto strojov náročnejším. To robí z nemagnetických produktov, ktoré neovplyvňujú magnetické pole stroja, veľmi žiadaného riešenia.

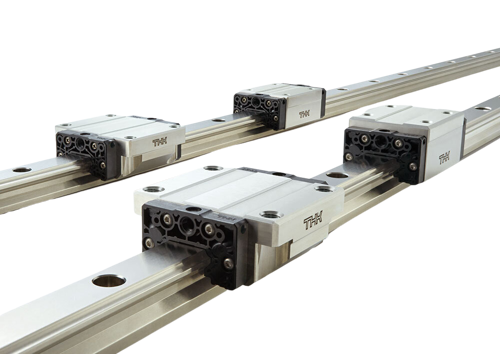

Model LM s nízkou magnetickou priepustnosťou HSR-M3: Kompatibilný so silnými magnetickými poľami!
Pre riadiaci mechanizmus schopný zabezpečiť dlhodobý, vysoko presný a stabilný lineárny pohyb aj v silnom magnetickom poli odporúčame model Low-Magnetic Permeability LM Guide Model HSR-M3. Jeho relatívna magnetická permeabilita 1,02 sa dosahuje použitím komponentov vyrobených z materiálov s nízkou magnetickou permeabilitou, takže maximálny výkon je možné dosiahnuť aj v silnom magnetickom poli. Okrem toho je materiál použitý pre model HSR-M3 tvrdší ako SUS316, ktorý je sám známy nízkou magnetickou priepustnosťou, a preto zvláda aj vyššie zaťaženia.
Špeciálna zliatina THK-NM1: Kompatibilná s širokým spektrom prostredí!
THK tiež vytvorilo špeciálnu zliatinu THK-NM1, ktorá poskytuje ešte nižšiu magnetizmu a ešte väčšiu tvrdosť než to, čo používame pre model HSR-M3. S tvrdosťou okolo 60 HRC, čo je v rozmedzí 58 HRC až 64 HRC, čo je optimálne pre ložiská, táto zliatina umožňuje valcovacím vodítkam znášať veľké zaťaženie. Môže sa použiť v rôznych produktoch, od LM Guide až po guľové skrutky, guľové drážky, priečne valčekové krúžky a ďalšie. Veľmi ho odporúčame, ak máte problémy so špeciálnymi prostrediami, ktoré sú príliš náročné na štandardné produkty.
Špeciálna zliatina THK-NM1 poskytuje vysoko výkonné nemagnetické vlastnosti a mimoriadne vysokú odolnosť voči korózii. Jeho výnimočnosť z hľadiska nemagnetických vlastností ho robí vhodným pre špeciálne prostredia v špičkových vedeckých oblastiach, ktoré nie sú dostatočne pokryté konvenčnými produktmi, ako sú zariadenia na manipuláciu s nabitými časticami, generovanie silných magnetických polí alebo používanie vysoko korozívnych chemikálií.
Podpora THK pre zdravotnícky priemysel
V tomto článku sme sa pozreli na to, aké nároky kladie zdravotnícke prostredie na presnosť a spoľahlivosť pohybových komponentov, a ako im dokážu vyhovieť produkty THK prispôsobené presne požadovaným špecifikáciám. Ako výrobca presných strojových komponentov sa THK môže na prvý pohľad zdať vzdialený od klinického prostredia – v skutočnosti však jeho lineárne vedenia a guľôčkové skrutky tvoria základ mnohých zdravotníckych prístrojov a zariadení.
👉 Neváhajte sa na nás obrátiť – radi vám poradíme s výberom správnych produktov presne pre vaše zariadenie.
Tešíme sa na spoluprácu s Vami
