Základný rozdiel medzi guľôčkovými (Ball LM Guide) a valčekovými (Roller LM Guide) lineárnymi vozíkmi THK spočíva v tvare valivých telies. Hoci oba typy využívajú rovnaký princíp recirkulácie valivých telies, ich konštrukcia výrazne ovplyvňuje nosnosť, tuhosť, životnosť aj vhodnosť pre jednotlivé aplikácie.
Pri výbere lineárneho vedenia patria medzi najdôležitejšie parametre nosnosť a tuhosť. Práve tie rozhodujú o tom, či bude stroj pracovať presne, spoľahlivo a dlhodobo aj pri vysokom zaťažení.
Nosnosť – keď záleží na prenesenej sile

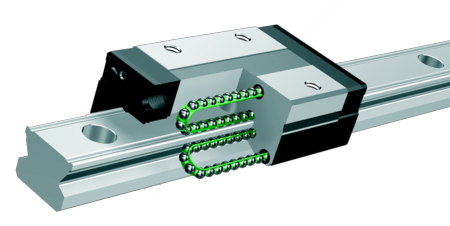

Guľôčkové lineárne vozíky THK (napr. série SHS, SSR alebo HSR) prenášajú zaťaženie prostredníctvom oceľových guľôčok, ktoré sa dotýkajú obežných dráh bodovým kontaktom. Takéto riešenie zabezpečuje veľmi hladký chod, nízky valivý odpor a vysoké rýchlosti pohybu. Nevýhodou je vyššie kontaktné napätie, pretože sila sa prenáša na menšej kontaktnej ploche.
Valčekové lineárne vozíky THK (napr. série SRG, SRN alebo SRW) využívajú cylindrické valčeky s líniovým kontaktom. Vďaka väčšej kontaktnej ploche sa zaťaženie rozkladá rovnomernejšie, čo umožňuje prenášať vyššie sily pri menšom namáhaní materiálu.
V závislosti od konkrétnej série a veľkosti dosahujú valčekové lineárne vozíky pri porovnateľných rozmeroch spravidla vyššiu dynamickú aj statickú nosnosť než guľôčkové varianty. Tento rozdiel sa najvýraznejšie prejaví pri obrábacích strojoch, portálových konštrukciách alebo aplikáciách s vysokým zaťažením.
Tuhosť – základ presného obrábania
Nosnosť sama osebe nestačí. Rovnako dôležitá je aj tuhosť lineárneho vedenia, teda jeho schopnosť odolávať deformáciám pri zaťažení.
Pri guľôčkových vozíkoch dochádza vplyvom bodového kontaktu k o niečo väčšej elastickej deformácii. V bežných automatizačných aplikáciách je zanedbateľná, no pri vysokých rezných silách alebo veľkých hmotnostiach môže ovplyvniť presnosť pohybu.
Valčekové vozíky vďaka líniovému kontaktu dosahujú výrazne vyššiu tuhosť. Pri rovnakom zaťažení sa deformujú menej, čo znamená stabilnejší pohyb, vyššiu presnosť polohovania a lepšiu kvalitu obrábania. V závislosti od série môže byť ich tuhosť približne 1,5- až 2-násobne vyššia v porovnaní s guľôčkovými vedeniami.
Životnosť pri cyklickom zaťažení
Ak sú guľôčkové aj valčekové lineárne vozíky THK správne nadimenzované a pracujú v odporúčaných podmienkach, oba typy môžu dosiahnuť veľmi dlhú životnosť.
Pri vysokom cyklickom zaťažení však valčekové vozíky spravidla poskytujú väčšiu rezervu životnosti. Dôvodom je vyššia dynamická nosnosť, väčšia kontaktná plocha medzi valivým telesom a obežnou dráhou a nižšie kontaktné napätie.
Nižšie kontaktné napätie prináša niekoľko významných výhod:
pomalšie vznikanie únavových trhlín,
nižšie riziko odlupovania materiálu (pitting alebo flaking),
dlhšiu životnosť pri opakovanom zaťažení.
Práve preto sa valčekové lineárne vozíky THK používajú najmä tam, kde sa vyžaduje dlhodobá presnosť a spoľahlivá prevádzka pri vysokom zaťažení.
Kedy sú valčekové lineárne vozíky najlepšou voľbou?
Guľôčkové lineárne vozíky THK predstavujú univerzálne riešenie pre väčšinu automatizačných aplikácií. Existujú však situácie, keď sú valčekové lineárne vozíky THK jednoznačne vhodnejšou voľbou.
Odporúčajú sa najmä v prípadoch, keď:
na vedenie pôsobia vysoké radiálne alebo axiálne sily - napríklad pri obrábacích centrách, lisoch alebo ťažkých manipulačných zariadeniach,
sa prenášajú veľké momentové zaťaženia - typicky pri portálových konštrukciách, dlhých ramenách alebo excentricky uložených bremenách,
je rozhodujúca maximálna presnosť obrábania - pri frézovaní, brúsení alebo výrobe presných komponentov,
stoj pracuje v nepretržitej alebo intenzívnej prevádzke, kde je dôležitá dlhodobá spoľahlivosť,
aplikácia je vystavená vibráciám alebo rázom, ktoré kladú vysoké nároky na stabilitu vedenia.
Valčekové lineárne vozíky nie sú určené iba pre vyššie zaťaženie. Ich hlavnou výhodou je schopnosť zachovať vysokú presnosť, stabilitu a dlhú životnosť aj v aplikáciách, kde by guľôčkové vozíky už pracovali na hranici svojich možností. Preto sú štandardnou voľbou v moderných CNC obrábacích centrách, portálových strojoch, lisoch a ďalších náročných priemyselných zariadeniach.
Guľôčkové vs. valčekové lineárne vozíky THK
